电子材料切割机(全断/半断)
电子材料切割机,不干胶切割机
产品简介
DCG70电子材料切割机,不干胶切割机,提供了电子行业打样专业的解决方案。新增全新力控机头和激光定位实现切割压力精准控制和定位切割,切割效果和质量都有大幅度提高。得益于力控技术,
订购热线:130 0329 9060
产品介绍
      DCG70电子材料切割机,不干胶切割机,提供了电子行业打样专业的解决方案。新增全新力控机头和激光定位实现切割压力精准控制和定位切割,切割效果和质量都有大幅度提高。得益于力控技术,可完全解决台面平整度对产品切割质量的影响,只需设定压力即可实现完美的半切,全切效果。可定位切割各种印刷线路或者电子材料,DCG70系列采用真空吸附材料。根据切割材料和应用行业的不同,又可称为电子模切机,电子材料切割机、激光刀模绘图仪,不干胶切割机,薄膜切割机等。

主要特点:

一 与刀模相比
  1.节省开模费;2.节省磨刀费,3.修改方便
二 与激光切割机相比
  1.切割材料边缘不黑 2.切割薄料不会烧焦 3.工作时没有刺眼的光 4.使用成本低
三 特有的功能
  1.全断和半断切割可以一次完成 2.切割精度高达0.05毫米 3.可以绘图 4.配备压痕条可以压痕和切割一次完成 5.定位切割功能可    精准 定位切割各种电子材料 6.力控刀可切割完美的半刀效果

应用范围
  1.光电材料打样 2.柔性线路板打样 3.触摸式薄膜开关打样

主要切割材料:
3M双面胶,光电材料(遮光、扩散、反射),绝缘类材料,薄膜开关

主要应用行业:
FPC,薄膜开关,光电,覆盖膜等



电子模切机的参数:



奥科高精度电子模切打样机技术参数表

机器名称

高精度电子模切打样机

高精度电子模切打样机

机器型号

DCG70-1209

DCG70-0906

有效切割面积

1200mm×900mm

900mm×600mm

最大进纸宽幅

1050mm

760mm

制动方式

进口钢带传动

切割精度

≤0.05mm

机器解析度

机械解析度:0.025mm /程序解析度:0.025mm

重复精度

≤0.1mm

间隔精度

移动间隔±0.1mm

最大切割速度

1000mm/s

最小切割圆直径

Φ1.6mm(根据所选的介质而定)

介质固定方式

真空吸附

介质切割厚度

0.5mm~2mm(根据所选的介质而定)

可切割介质

标签胶纸(不干胶、反光胶、荧光胶),光学膜片,3m胶等

切割方式

半穿刀、全穿刀、笔绘画图

刀笔数量

2件(1把刀、1支笔)

刀笔种类

刀:特种钨钢刀/笔:普通签字笔、水性圆珠笔、油性圆珠笔

工作时间及特性

连续工作,电脑操作与切割同时进行,一次性快速传输数据

传输端口

国际标准传输口:并口/RSC232串口

指令系统

国际标准指令系统:HP-GL/DM-PL格式任选,兼容dxf,plt,ai文件

机器操作语言

可根据使用地区选用:中文、英文、日文、韩文等四种语言

工作电压

220V±10% 50Hz,可根据使用地区选用当地电压电流

保险丝规格

5A

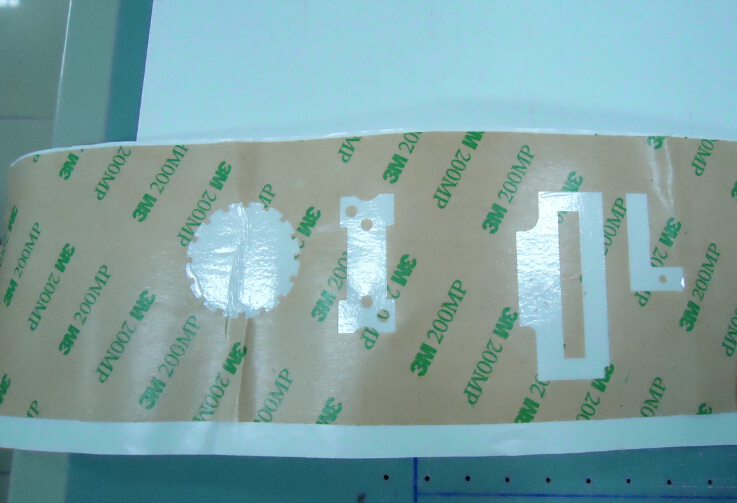

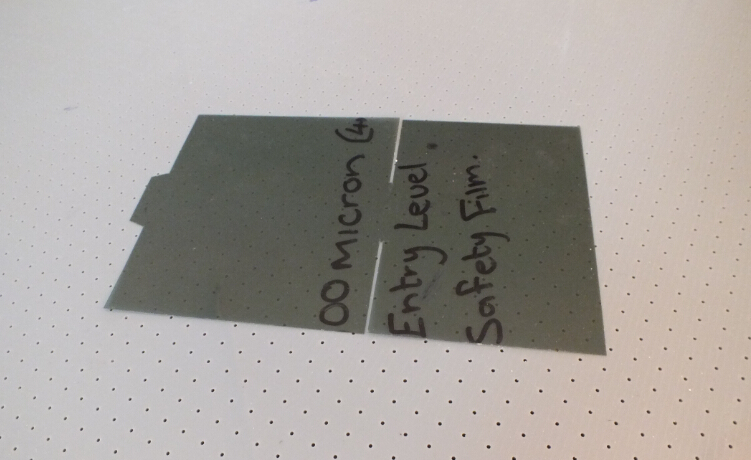

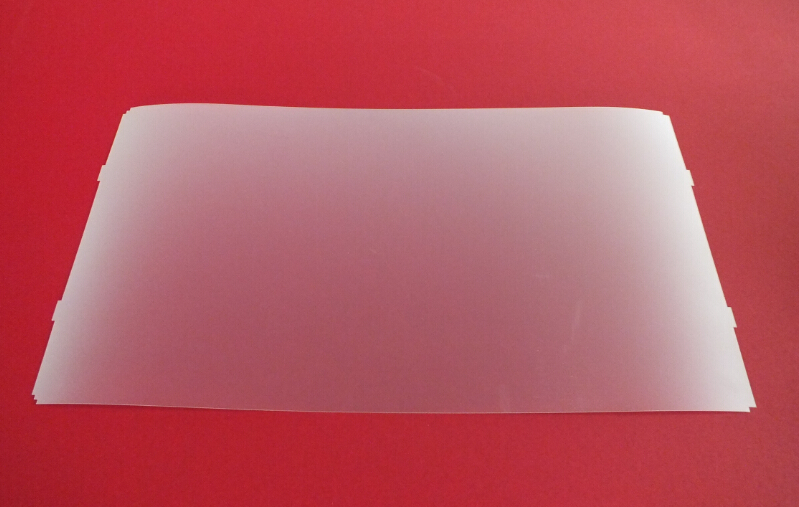

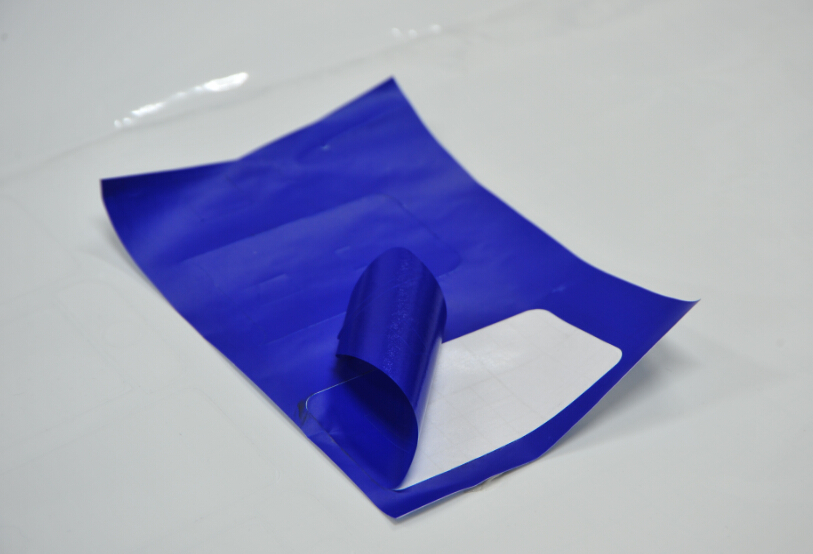

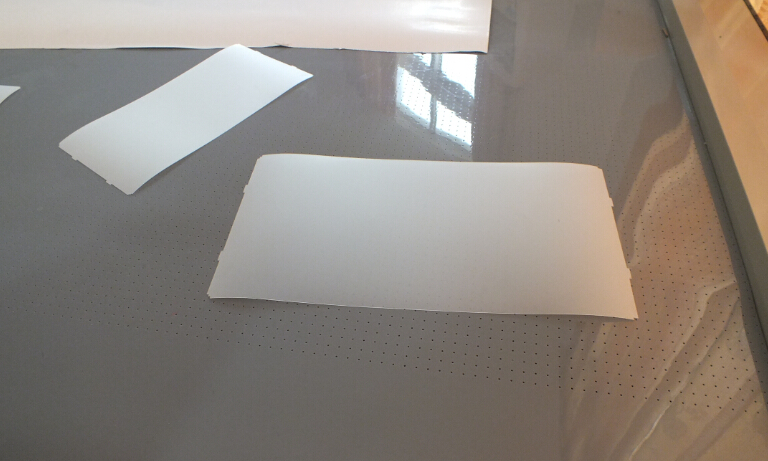

切割样品:
PET    光电材料  不干胶
PVC   反光膜 双面贴
